Tehničke upute

ODREĐIVANJE STRANE OTVARANJA PROTUPROVALNIH VRATA

Strana otvaranja protuprovalnih i protupožarnih ulaznih vrata određuje se na slijedeći način:
Kada se u vrata gleda iz prostora u koji se ona otvaraju panti (šarke) određuju stranu otvaranja. Ako gledamo u vrata, a panti su na lijevoj strani, onda su to lijeva vrata. Ako su panti na desnoj strani, to su desna vrata. Smjer otvaranja ulaznih vrata može biti na van ili na unutra.

STANDARDNE DIMENZIJE I OPREMA ZA PROTUPROVALNA VRATA
Standardne dimenzije i oprema

Standardne dimenzije i oprema za protuprovalna i protupožarna vrata
Uz veliki izbor standardnih dimenzija ulaznih protuprovalnih i protupožarnih vrata, proizvodimo i vrata po mjeri u jednokrilnim izvedbama i izvedbama s bočnim fixerima i nadsvjetlom. Maksimalna dimenzija jednokrilnih vrata je 1170 x 2400 mm, dok za vrata s bočnim fixerima širina i visina vrata može prelaziti 3000 mm. Navedena dimenzija vrata označava ugradbenu dimenziju vrata, dio štoka koji ulazi u građevinsku špaletu, bez metalnih pera štoka. Uz standardne okove i cilindre, dostupan je veliki izbor okova i cilindra uz doplatu. Standardna boja šasije (metalnog dijela vrata) je crna uz dostupnu bijelu boju šasije bez doplate.

MDF LAMINIRANI DEKORTIVNI PANELI ZA PROTUPROVALNA I PROTUPOŽARNA VRATA
Paleta boja MDF glatkih panela

MDF laminirani paneli za protuprovalna i protupožarna vrata
Vrata koja se izrađuju za stanove te nisu otporna na vanjski utjecaj proizvodimo s MDF drvenim dekorativnim panelima. MDF paneli mogu biti završno obrađeni lakom ili laminatnim folijama. MDF paneli završno obrađeni laminatnim folijama otporniji su na habanje od lakiranih izvedbi. Na prikazanoj paleti boja MDF panela za protuprovalna vrata možete pronaći naše standardne dekore laminiranih MDF panela. Specijalne boje i dekori dostupni su uz nadoplatu i duži rok isporuke.

MDF ART METALIK DEKORATIVNI PANELI ZA PROTUPROVALNA I PROTUPOŽARNA VRATA

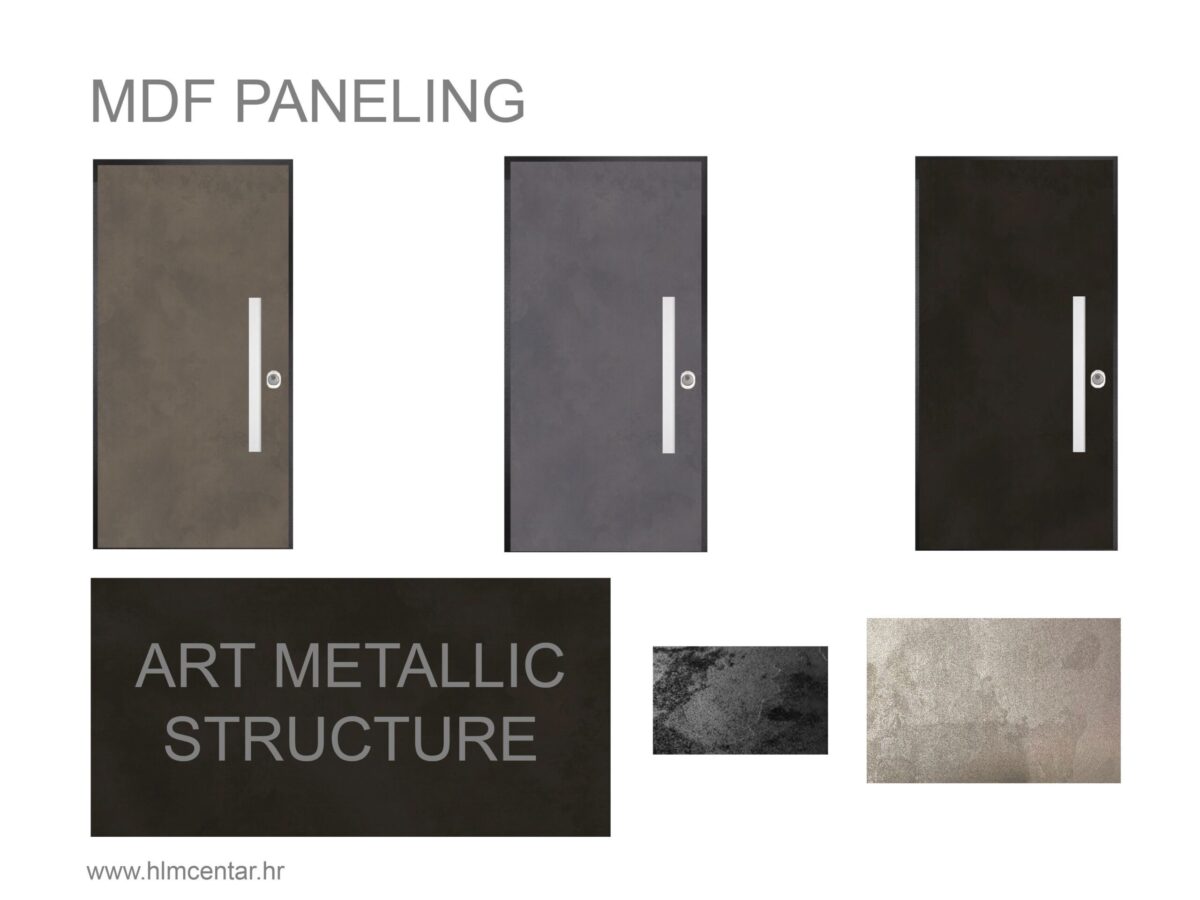

Paleta boja protuprovalnih vrata - Art metalik
Paleta boja panela - Art metalik

MDF ART Metalik paneli za protuprovalna i protupožarna vrata
Vrata za stanove proizvodimo s MDF drvenim dekorativnim panelima i takva vrata nisu otporna na vanjski utjecaj. ART metalik paneli u kombinaciji s crnim metlanim štokom vrata pružaju skladan izgled vrata, te se ne koriste dekorativne MDF lajsne za prekrivanje čeličnih štokova. Na prikazanoj paleti boja MDF ART Metalik panela zaprotuprovalna vratamožete vidjeti ART strukture koje oplemenjuju izgled vrata i prostora.

Protuprovalna i protupožarna vrata proizvedena s ART Metalik panelima ispuručuju se bez futer štoka i bez MDF opšavnih lajsni.

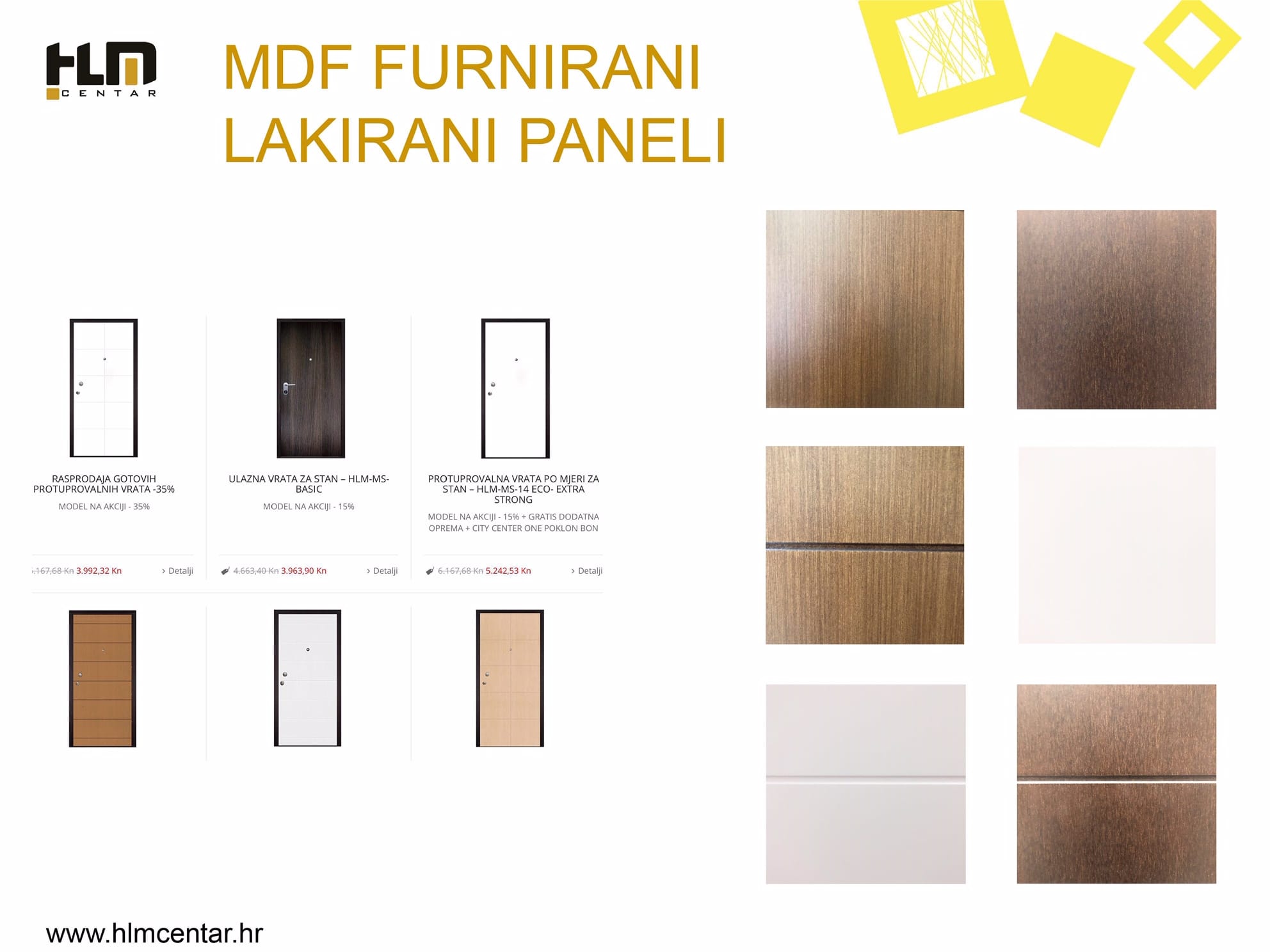

MDF FURNIRANI LAKIRANI PANELI ZA PROTUPROVALNA VRATA

MDF furnirani lakirani paneli za protuprovalna i protupožarna vrata
Protuprovalna i protupožarna vrata koja se izrađuju za stanove te nisu otporna na vanjski utjecaj proizvodimo i s MDF drvenim furniranim i lakiranim panelima. MDF lakirani paneli mogu biti glatki, dizajnirani s urezanim modernim ravnim linijama ili u RETRO izvedbi. Na prikazanoj paleti boja MDF lakiranih panela za protuprovalna vrata možete pronaći naše standardne boje lakiranih glatkih i dizajniranih MDF panela. Specijalne boje i dekori dostupni su uz nadoplatu i duži rok isporuke.

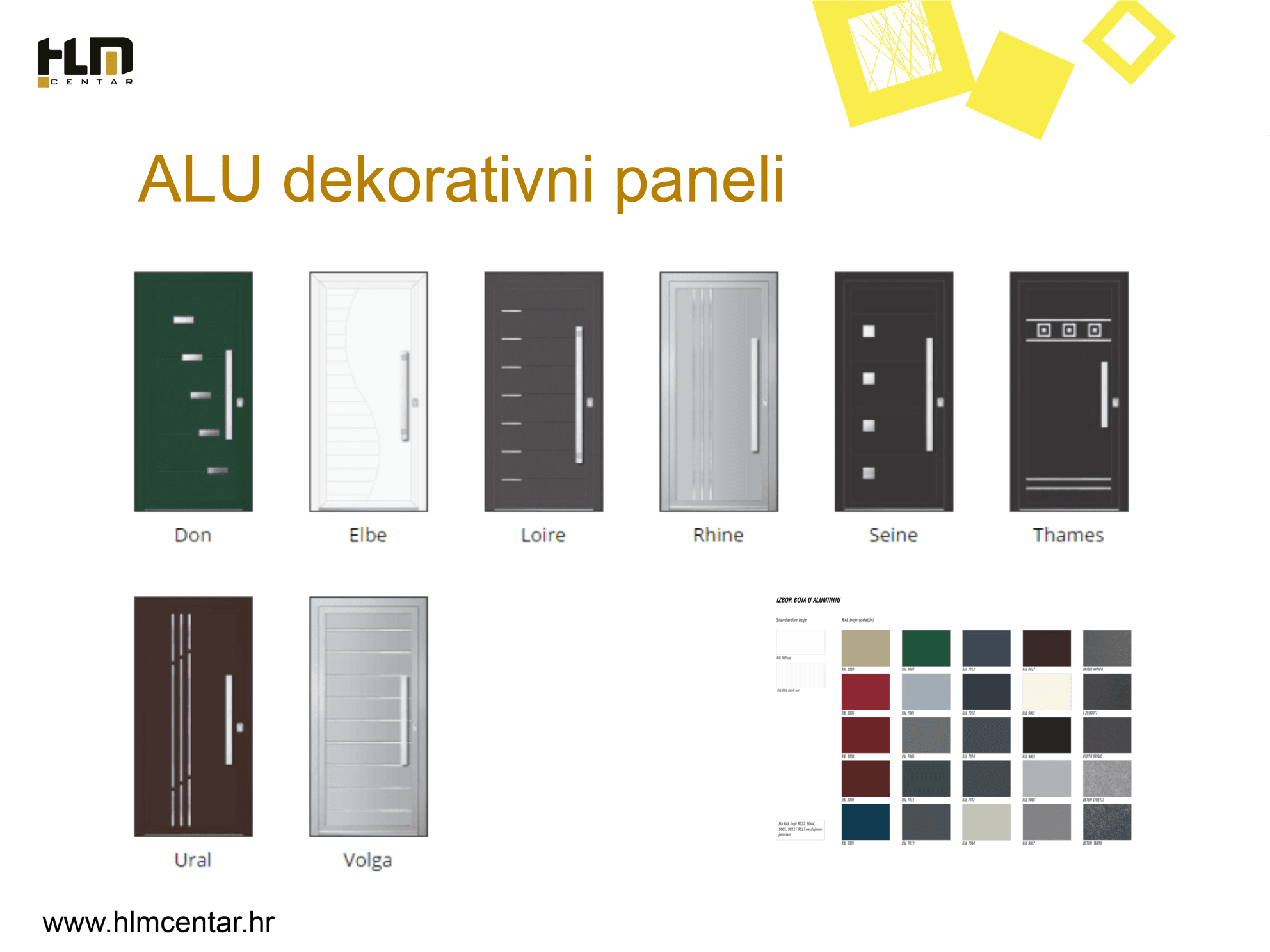

ALU DEKORATIVNI PANELI ZA PROTUPROVALNA VRATA

ALU paneli za protuprovalna vrata izložena vanjskom utjecaju
ALU protuprovalna vrata proizvodimo po mjeri, s vanjskim ALU panelom i unutrašnjim MDF drvenim panelom.
Vanjski ALU panel pruža savršen izgled vašim ulaznim vratima i otpornost na vanjski utjecaj, dok unutrašnji MDF panel, ovisno o završnoj obradi (lakirani ili obrađen folijom) pruža soft, topli izgled vratima s unutrašnje strane. ALU paneli industrijski se plastificiraju po RAL-u ili u imitaciji drveta, ovisno o zahtjevu investitora. Zbog visoke estetike koju pružaju, ALU dekorativni paneli sve se više ugrađuju i kao ulazna vrata za stanove koji nisu izloženi vanjskom utjecaju, u protuprovalnim i protupožarnim izvedbama. Također, dostupni su i sve popularniji glatki ALU paneli bez dizajna.

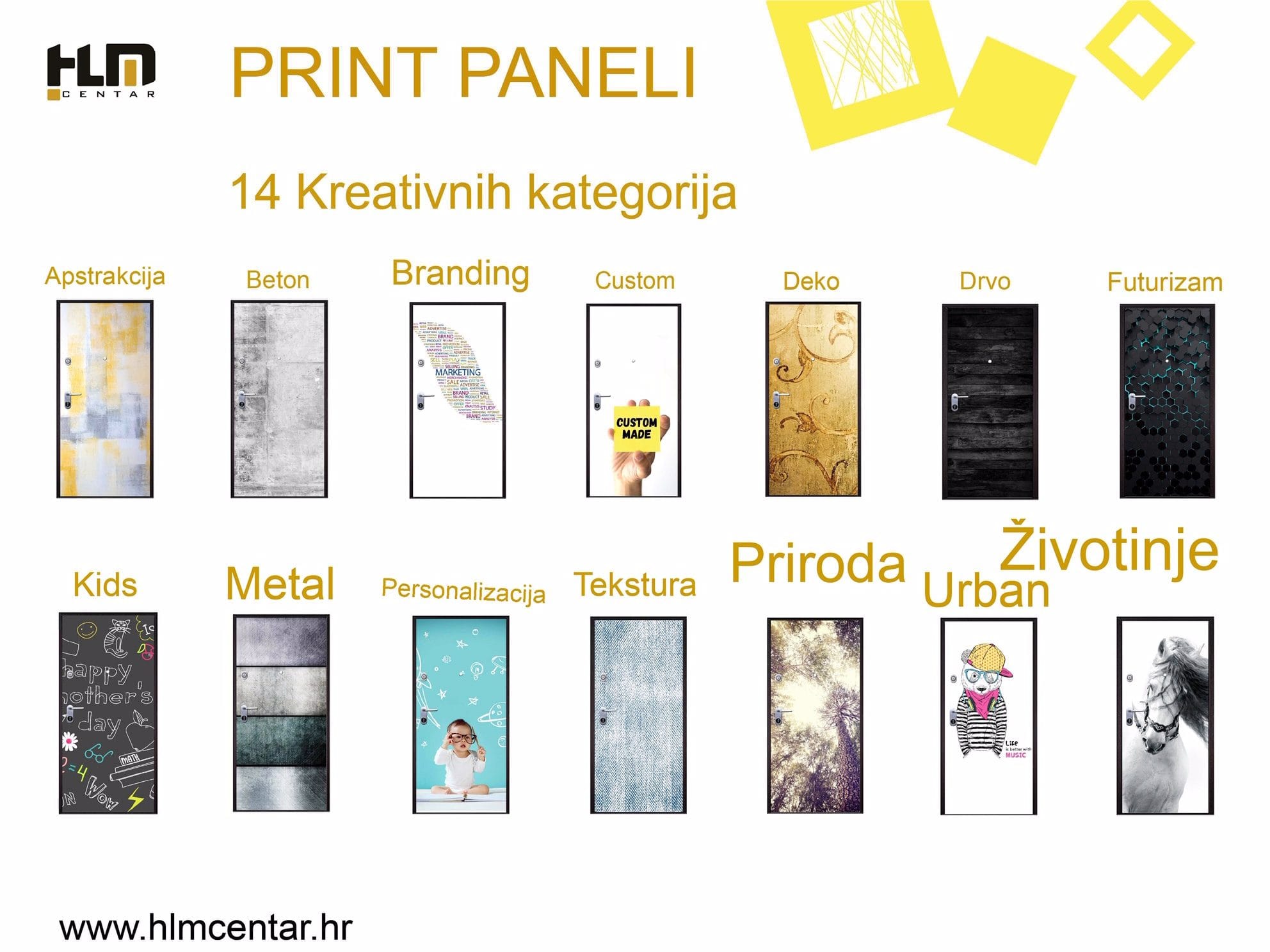

PRINT KREATIVNI PANELI ZA PROTUPROVALNA VRATA

PRINT kreativni paneli za protuprovalna vrata – za stanove i kuće
Kreativnimpanelimaomogućavamo svim našim klijentima da sekreativnoizraze i samidizajnirajuizgled svojih novih ulaznih vrata.
Protuprovalna i protupožarna vrata s PRINT panelima mogu se ugrađivati na stanove i kuće. Printani motivi industrijski se kaširaju na MDF panele te dodatno zaštićuju Anti Scratch folijom. Ova kategorija omogućava vam da sami kreirate izgled vaših vrata. Dostavljeni dizajn printamoikaširamonaMDFpanele, koji su vidljivi na vratima kao unutrašnja ili vanjska frontaprotuprovalnih vrata. Uz izvođenje vrata u dizajnu po vašoj želji, dostupan je veliki broj tema, odvojen u 14 kategorija.

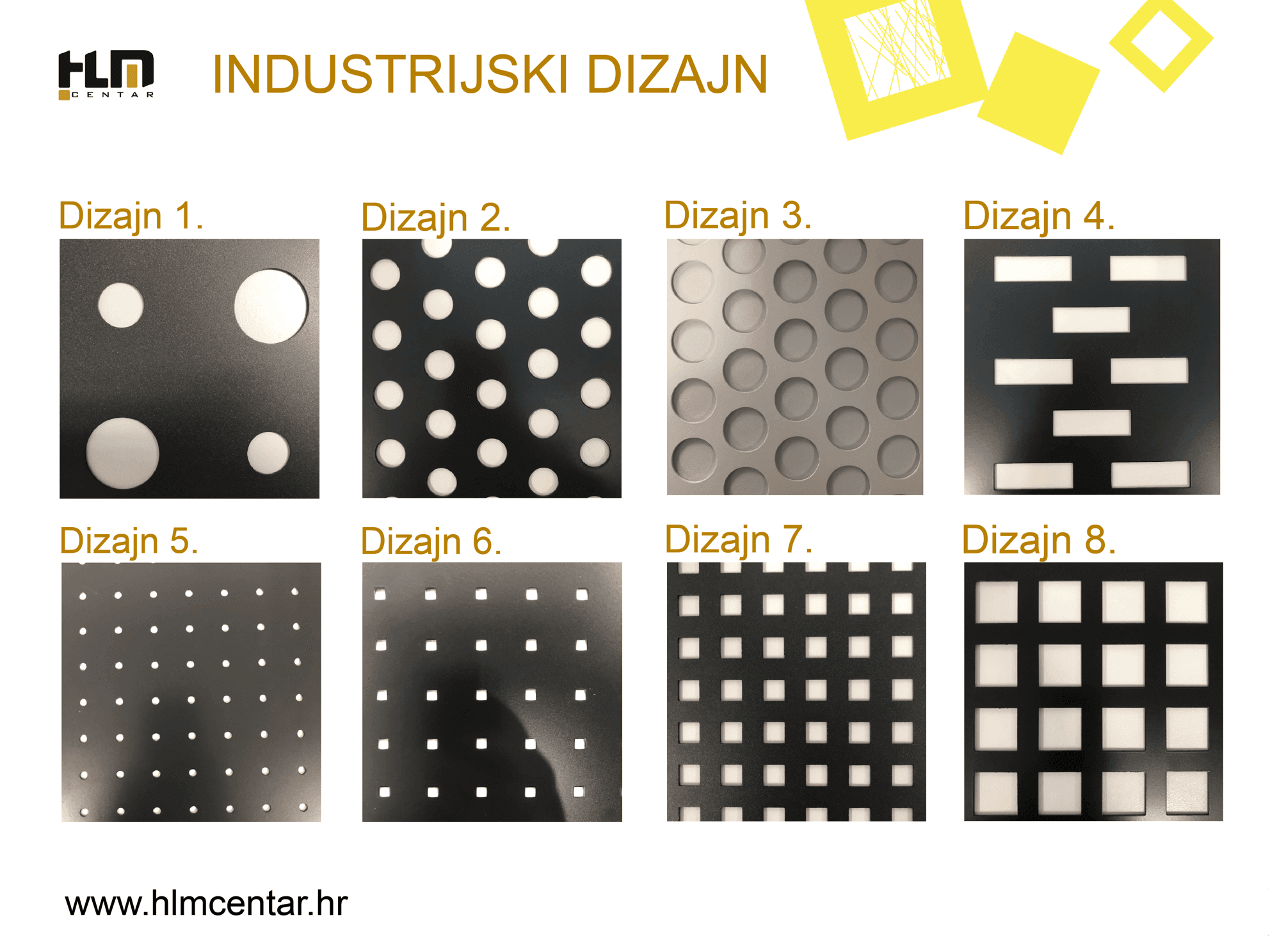

INDUSTRIJSKI DIZAJN – DEKORATIVNI PANELI ZA PROTUPROVALNA VRATA

ALU paneli u Industrijskom Dizajnu – za stanove i kuće
Industrijski dizajn protuprovalnih vrata proizvodimo od ALU perforiranih ili laserom rezanih limova, koji se plastificiraju u RAL-u po želji kupca. Podloga može biti u jednakoj ili u drugoj RAL boji. Proizvodimo i SOFT industrijski dizajn s MDF podlogom za ulazna vrata za stanove koji nisu izloženi vanjskom utjecaju. Izgled vrata može biti jednostrano industrijski (druga strana izvedena s klasičnim MDF ili ALU panelom) ili obostrano industrijski, ovisno da li su vrata namijenjena za kuću, stan ili poslovni prostor.

Dimenzije perforacije: Dizajn 1. – kreativni krugovi, Dizajn 2. – krugovi 20mm, Dizajn 3. – krugovi 30mm, Dizajn 4. – pravokutnici 20x60mm, Dizajn 5. – kružići 5mm, Dizajn 6. – kockice 5mm, Dizajn 7. – kockice 15mm, Dizajn 8. – kocka 30mm.

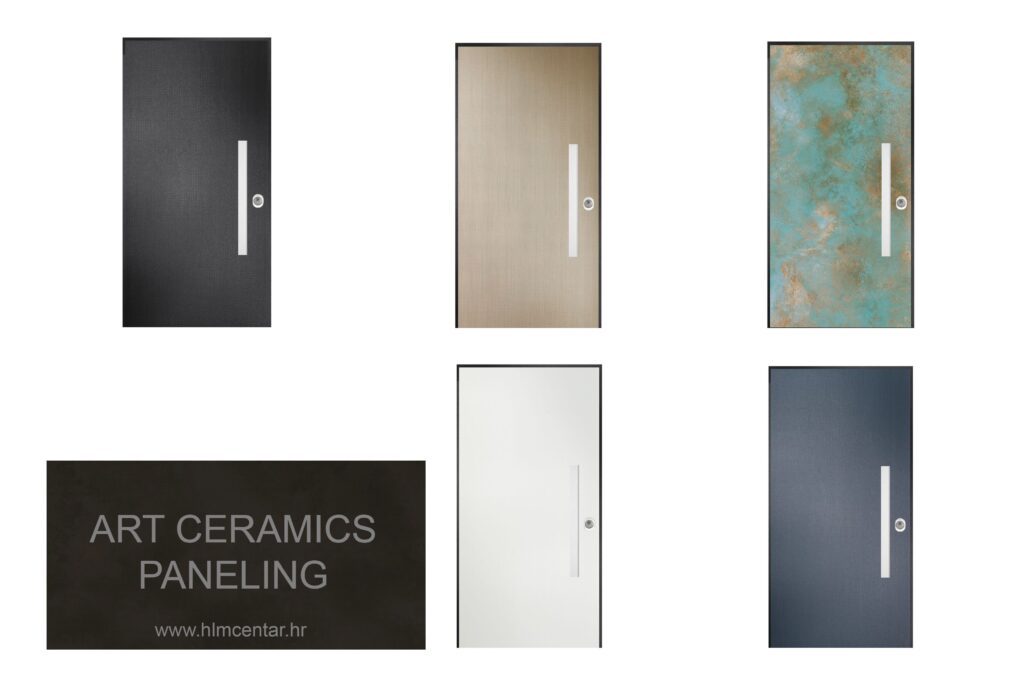

ART KERAMIČKI DEKORATIVNI PANELI ZA PROTUPROVALNA VRATA
Art Keramički Paneli
Art keramički paneli

Art Keramički Paneli – Protuprovalna vrata za stanove i kuće
Stilske značajke Art Keramičkih panela omogućit će postizanje izuzetnog estetskog rezultata, istodobno obilježenih bezvremenskom elegancijom i ekstremnom funkcionalnošću i trajnošću. Zbog izuzetne otpornosti i elegancije primjenjuju se u interijeru i eksterijeru.

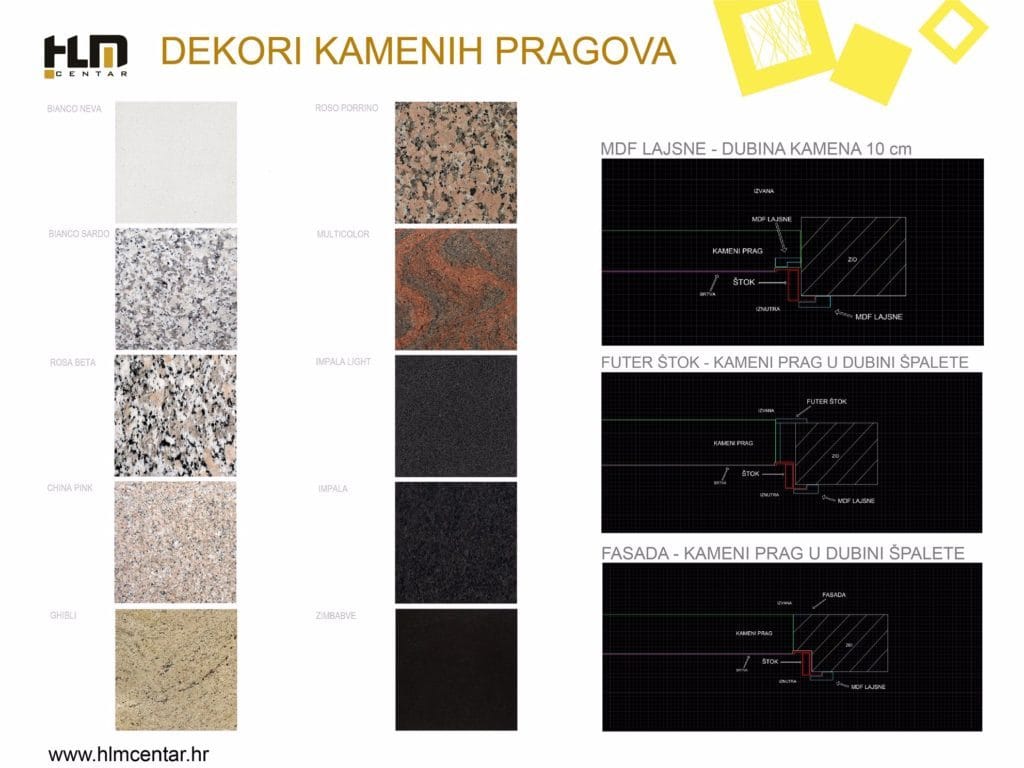

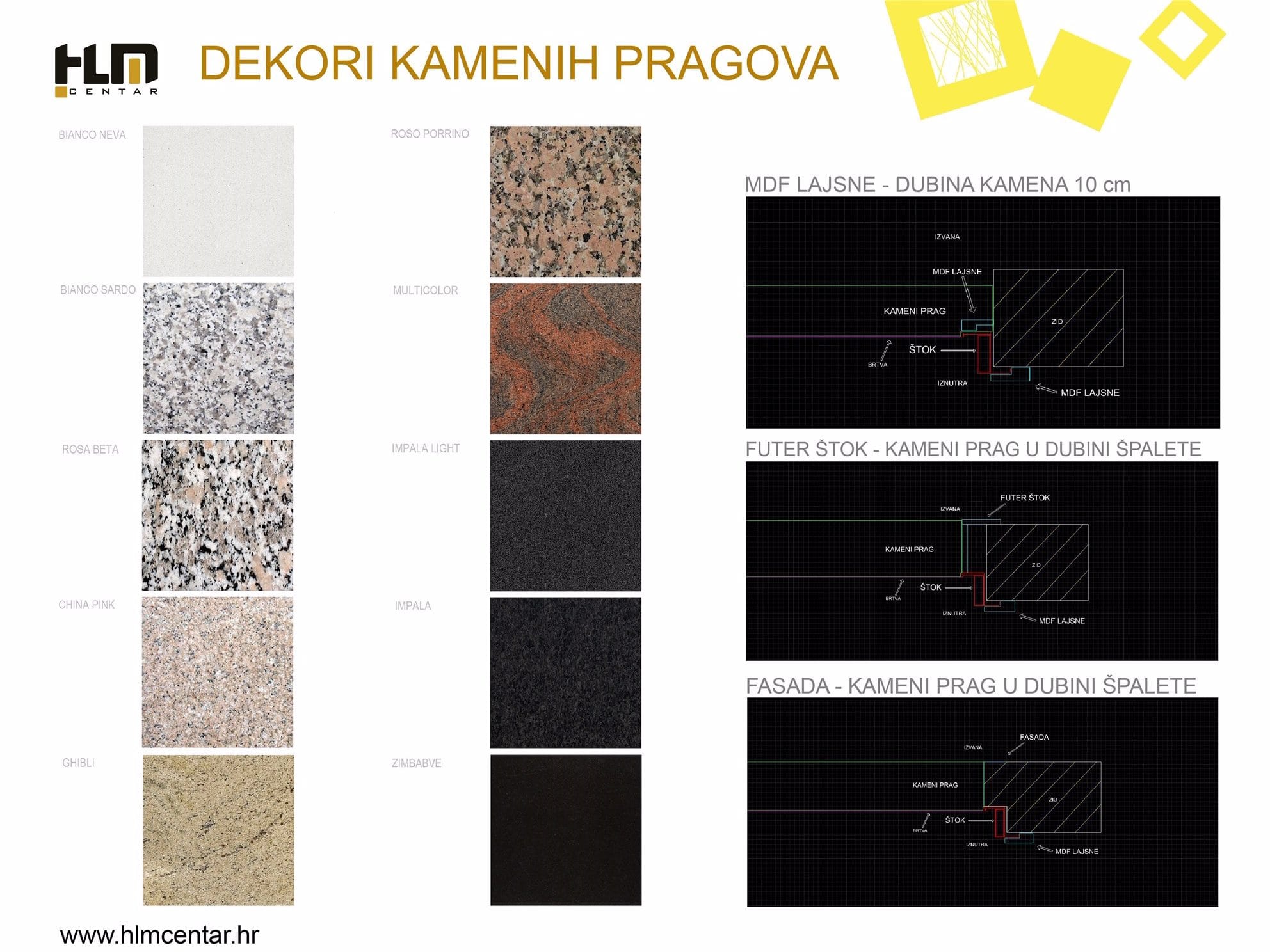

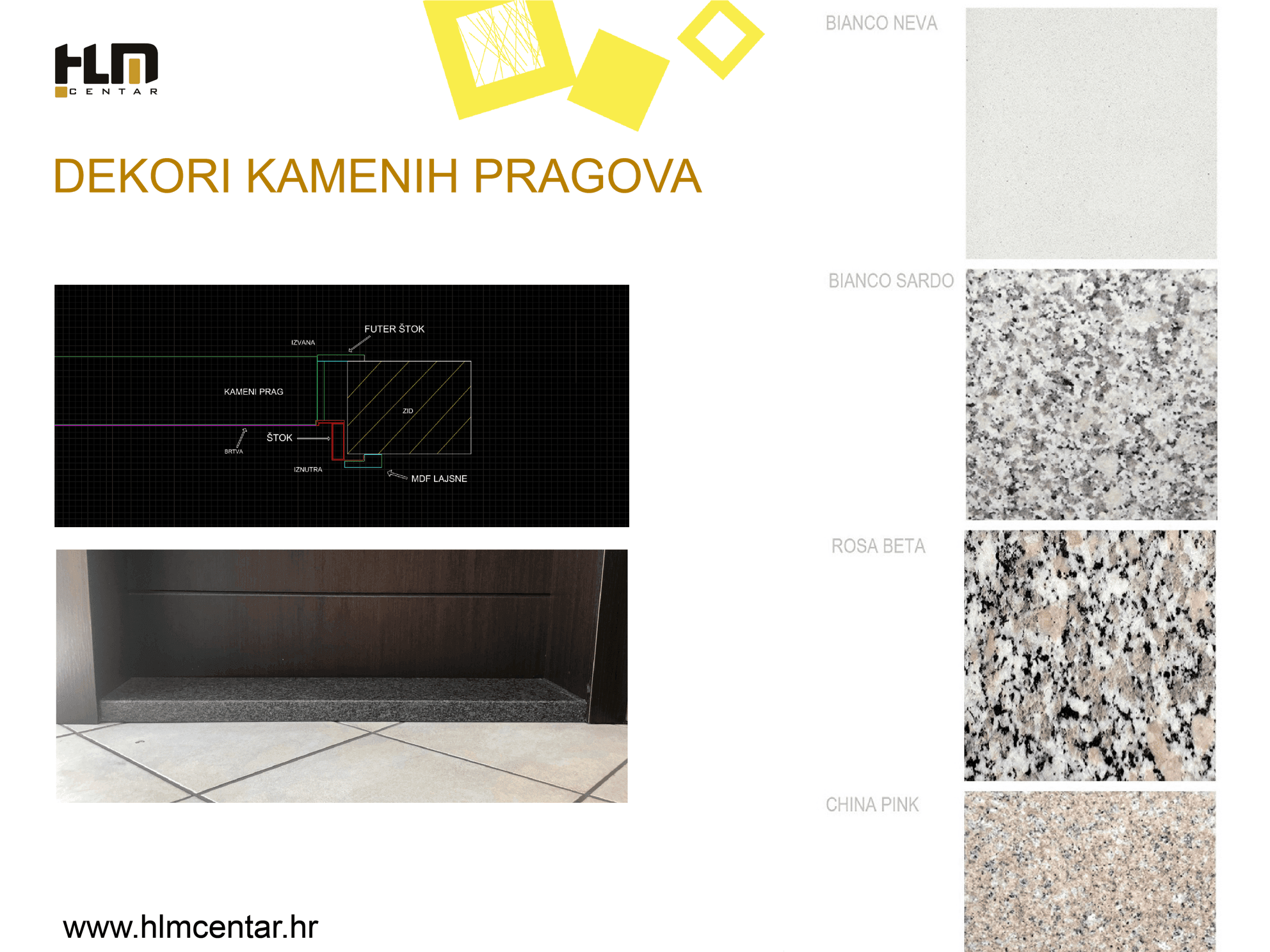

DEKORI KAMENIH PRAGOVA – TEHNIČKE IZVEDBE

KAMENI PRAG ZA PROTUPROVALNA VRATA
Kameni prag s brtvom na dodirnom dijelu s vratnim krilom, poželjan je dodatak svakim protuprovalnim i protupožarnim vratima.
Također, znatno utječe na zvučnu izolaciju i toplinsku izolaciju i dodatno naglašava Vaša vrata dajući im još snažniji izgled.
Ako mijenjate Vaša stara ulazna vrata na stanu, kameni će Vam prag poslužiti i da prekrije tragove od starog štoka s vanjske strane.
Slike prikazuju tehničke izvedbe postava kamenih pragova i našu stadardnu paletu dekora. Kod postave kamenog praga s obostranim MDF lajsnama standardno se postavlja kameni prag dubine 10 cm i debljine od 2 cm uz mogućnost postave kamenog praga po mjeri. Kod izvedbe s futer štokom kameni prag izvodi se u dubini futer štoka -1cm. Kod vanjskih, fasadnih montaža preporuka je postava kamenog praga u dubini vanjske špalete. U nastavku možete pogledati detaljniji prikaz svake tehničke izvedbe postave kamenog praga.

POZICIJA MONTAŽE PROTUPROVALNIH VRATA 1.

Pozicija montaže ulaznih protuprovalnih i protupožarnih vrata kada iznutra lijevo i desno ima mjesta (građevinski zub)
Kod ove pozicije možete jednostavno odrediti koja dimenzija protuprovalnih vrata odgovara za ovaj tip građevinskog otvora. Ugradbena širina vrata treba biti minimalno 2 cm manja od građevinskog otvora, dok ugradbena visina treba biti manja za 1 cm; kako bi vrata mogla ući u građevinski otvor bez štemanja. Maksimalno dozvoljeno odstupanje građevinskog otvora + 4 cm od ugradbene širine vrata i + 3,5 cm od ugradbene visine vrata kako bi metalna pera štoka nalijegala na zid s unutrašnje strane. Razlika se ispunjava PUR pjenom i građevinski obrađuje te prekriva ukrasnim lajsnama ili futer štokom.

POZICIJA MONTAŽE PROTUPROVALNIH VRATA 2.
Protuprovalna vrata skica - pozicija montaže 2

Pozicija montaže ulaznih protuprovalnih i protupožarnih vrata kada iznutra lijevo nema mjesta (građevinskog zuba)
Kod ove pozicije lijevo pero (iznutra gledano) gura nas od zida 3 cm te se ugrađuju vrata širinski broj manja od dimenzije koju bi smo ugradili da i lijevo imamo mjesta (građevinski zub). Ugradbena širina vrata +3 cm treba biti minimalno za 1 cm manja od građevinskog otvora, dok ugradbena visina treba biti za 1 cm manja, kako bi vrata mogla ući u građevinski otvor bez štemanja. Maksimalno dozvoljeno odstupanje građevinskog otvora +3 cm je + 2 cm, kako bi metalna pera štoka nalijegala na zid s unutrašnje strane. Razlika se ispunjava PUR pjenom i građevinski obrađuje te prekriva ukrasnim lajsnama ili futer štokom.

POZICIJA MONTAŽE PROTUPROVALNIH VRATA 3.

Pozicija montaže ulaznih protuprovalnih i protupožarnih vrata kada iznutra lijevo i desno nema mjesta (građevinskog zuba)
Kod ove pozicije montaže lijevo i desno nemamo mjesta za metalna pera štoka te se gleda ugradbena dimenzija vrata + 6 cm. Ugradbena širina vrata + pera treba ukupno biti manja minimalno za 1 cm kako bi vrata stala u građevinski otvor i mogla se montirati.. Maksimalno dozvoljeno odstupanje građevinskog otvora od ugradbene širine vrata + 6 cm je + 5 cm. Ukoliko je odstupanje veće ugrađuju se broj šira vrata. Razlika se ispunjava PUR pjenom i građevinski obrađuje te prekriva ukrasnim lajsnama ili futer štokom.

POZICIJA MONTAŽE PROTUPROVALNIH VRATA NA UNUTRAŠNJI DIO ŠPALETE

Pozicija montaže ulaznih protuprovalnih i protupožarnih vrata na unutrašnji dio špalete
Kod određivanja dimenzije vrata potrebno je utvrditi na koju poziciju u špaleti se vrata montiraju. Kod ove situacije (ugradnja na unutrašnji dio špalete, ravno s unutrašnjim zidom) lijevo, desno i gore imamo mjesta za metalna pera štoka i gleda se ugradbena dimenzija vrata koja može stati u građevinski otvor. U ovakvoj građevinskoj situaciji potreban nam je građevinski otvor minimalne širine +2 cm od ugradbene širine vrata i +1 cm od ugradbene visine vrata, to je prostor koji nam je potreban za postavljanje vrata u vagu i ubacivanje PUR pjene.

POZICIJA MONTAŽE PROTUPROVALNIH VRATA NA SREDIŠNJI DIO ŠPALETE

Pozicija montaže ulaznih protuprovalnih i protupožarnih vrata na središnji dio špalete
Kod određivanja dimenzije vrata potrebno je utvrditi na koju poziciju u špaleti se vrata montiraju. Kod ove situacije – ugradnja na središnji dio špalete – lijevo desno i gore nemamo mjesta za metalna pera štoka i gleda se ugradbena dimenzija vrata + metalna pera kako bi vrata mogla stati u građevinski otvor. U ovakvoj građevinskoj situaciji potreban nam je građevinski otvor minimalne širine +1 cm od ugradbene širine vrata+pera (ukupno 6 cm) i +1 cm od ugradbene visine vrata+pero od 4,5 cm. To je prostor koji nam je potreban za postavljanje vrata u vagu. Razlika s vanjske strane ispunjava se PUR pjenom i građevinski obrađuje te prekriva ukrasnim lajsnama ili futer štokom.

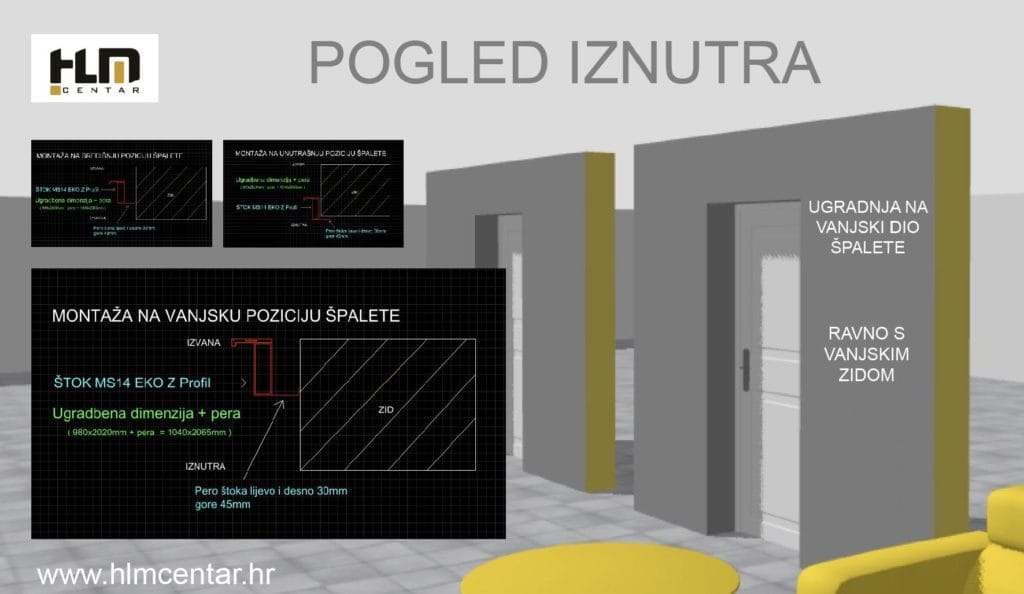

POZICIJA MONTAŽE PROTUPROVALNIH VRATA NA VANJSKI DIO ŠPALETE

Pozicija montaže ulaznih protuprovalnih i protupožarnih vrata na vanjski dio špalete
Kod određivanja dimenzije vrata potrebno je utvrditi na koju poziciju u špaleti se vrata montiraju. Kod ove situacije – ugradnja na vanjski dio špalete – lijevo, desno i gore nemamo mjesta za metalna pera štoka i gleda se ugradbena dimenzija vrata + metalna pera kako bi vrata mogla stati u građevinski otvor. U ovakvoj građevinskoj situaciji potreban nam je građevinski otvor minimalne širine +1 cm od ugradbene širine vrata+pera (ukupno 6 cm) i +1 cm od ugradbene visine vrata+pero od 4,5 cm. To je prostor koji nam je potreban za postavljanje vrata u vagu. Razlika s vanjske strane ispunjava se PUR pjenom i građevinski obrađuje te prekriva ukrasnim lajsnama ili futer štokom.

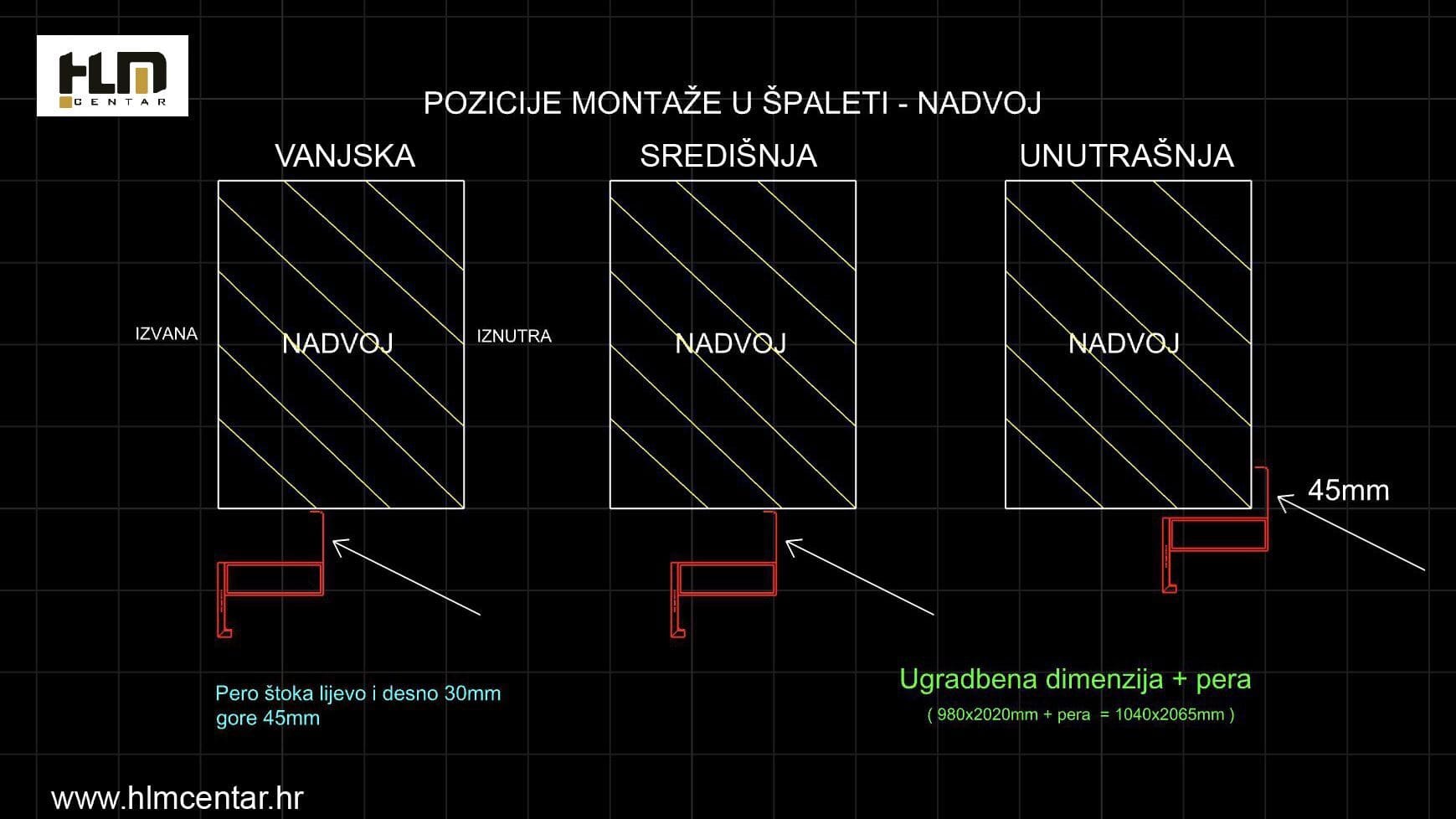

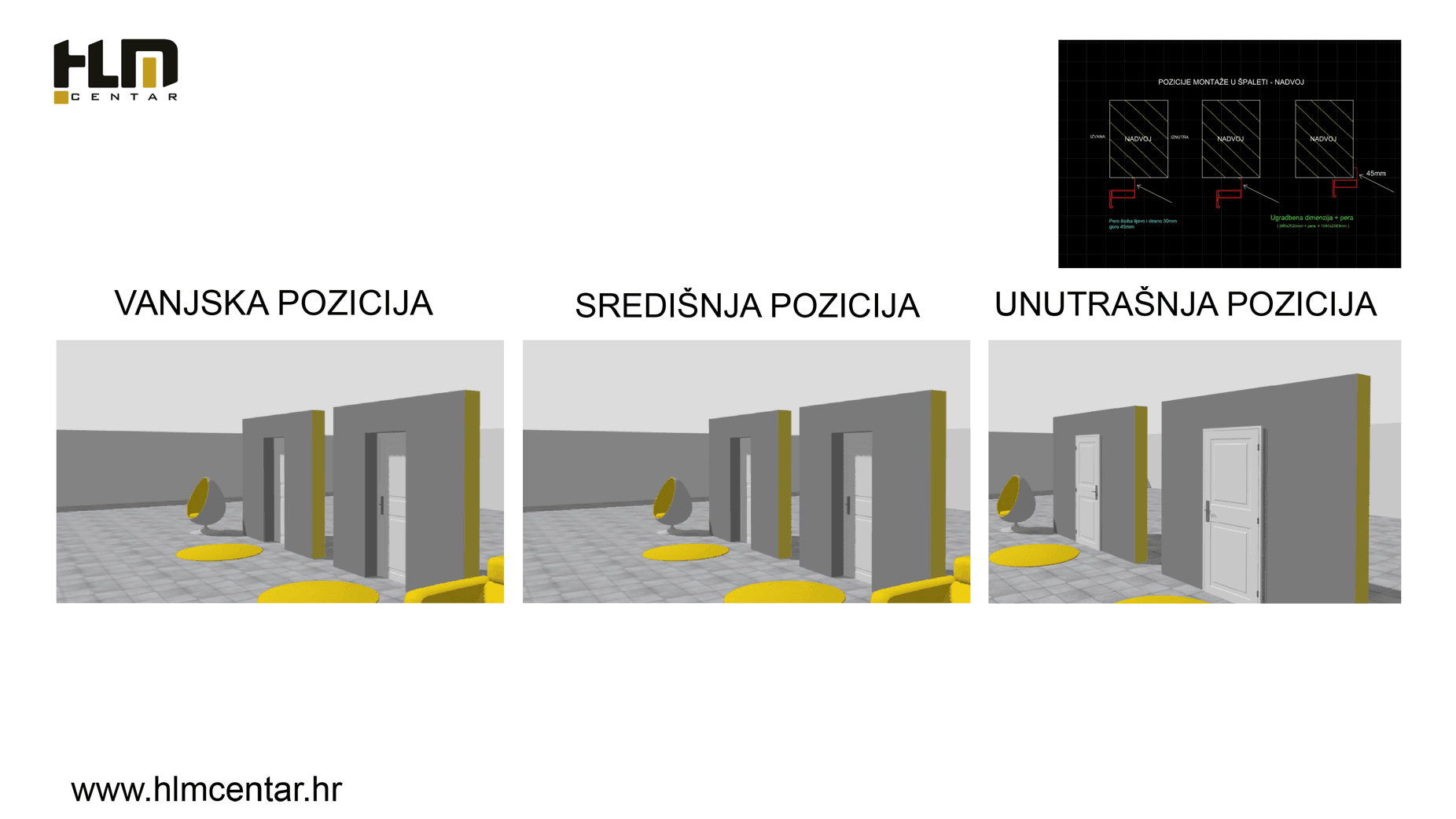

POZICIJE MONTAŽE PROTUPROVALNIH VRATA U NADVOJU

Pozicije montaže ulaznih protuprovalnih i protupožarnih vrata – nadvoj
Kod određivanja dimenzije vrata potrebno je utvrditi na koju poziciju u špaleti (nadvoju) se vrata montiraju. Vrata se mogu montirati u odnosu na nadvoj na tri pozicije: na vanjsku poziciju (ravno s vanjskim zidom), na središnju poziciju špalete (nadvoja) i na unutrašnju poziciju (ravno s unutrašnjim zidom). Za ugradnju na vanjsku i na unutrašnu poziciju gleda se ukupna visina vrata s gornjim perom od 45 mm + 1cm kako bi vrata stala u građevinski otvor i kako bi imali 1 cm lufta za podešavanje vrata u vagu. Kod unutrašne pozicije gleda se ugradbena dimenzija vrata + 1 cm za podešavanje u vagu (imamo prostora gore za pero). Razlika s vanjske strane ispunjava se PUR pjenom i građevinski obrađuje te prekriva ukrasnim lajsnama ili futer štokom.

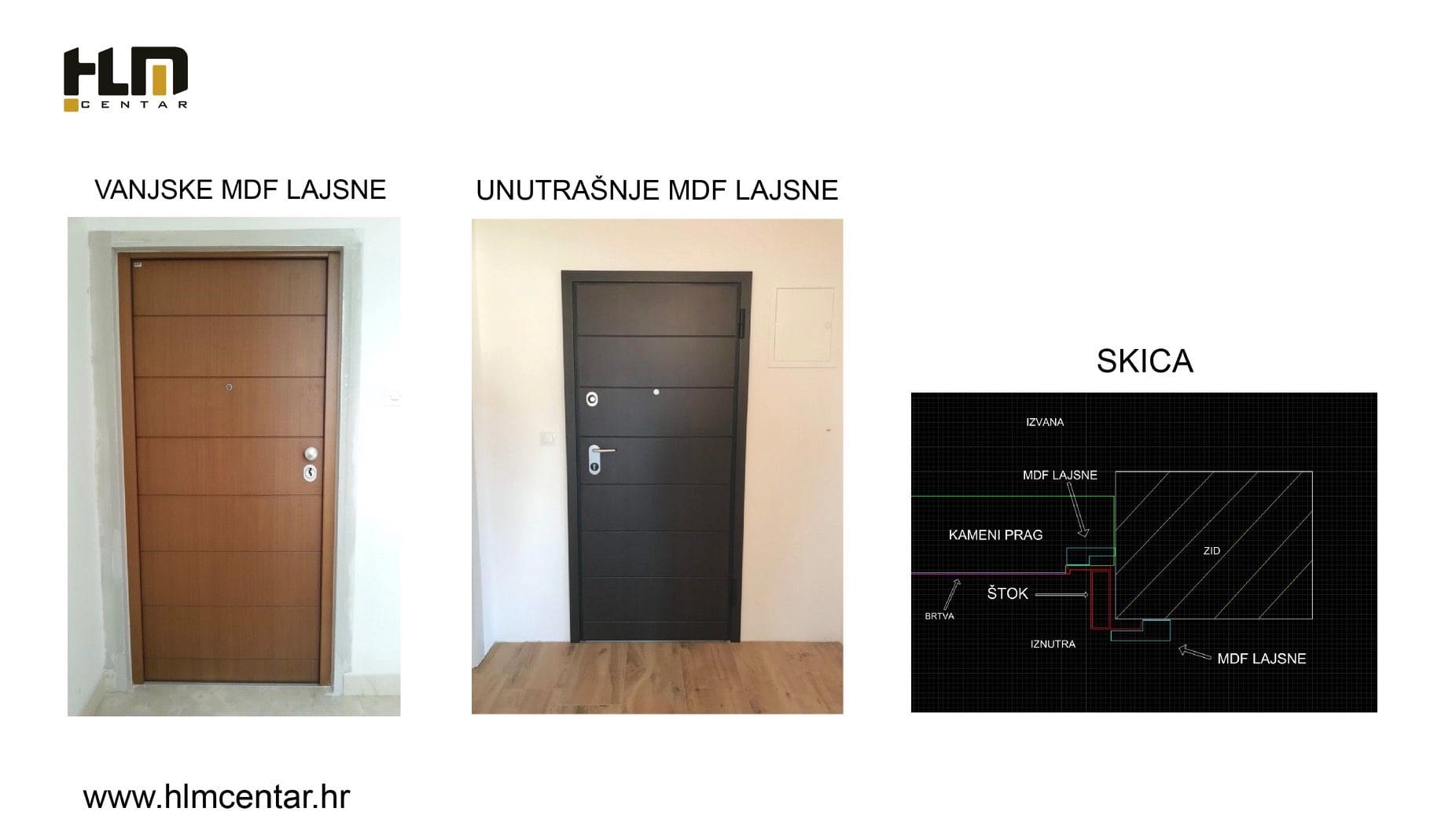

PRIKAZ MONTAŽE S OBOSTRANIM MDF LAJSNAMA

Prikaz montaže s obostranim MDF lajsnama
Montaža protuprovanih i protupožarnih vrata s obostranim MDF lajsnama od 60mm koje dekorativno prekrivaju metalni štok, najzastupljeniji je tip montaže. Preko metalnog štoka postavljaju se MDF lajsne u boji ugrađenih panela koje dodatno utječu na estetiku te zvučnu i toplinsku izolaciju. Kameni prag s vanjske strane dodatno osnažuje vrata i daje zaokruženu cjelinu. Postoje slučajevi kada se ne montira kameni prag, pretežno kada je vanjski pod viši za 2 cm od unutrašnjeg. U tim se slučajevima zub vanjskog poda koristi za postavu brtve i dihtanje vrata. Kod zamjene starih vrata protuprovalnim, nakon montaže potrebna je zidarska obrada oko novo postavljenih vrata. Kod minimalističkog pristupa izvana se radi zidarska obrada “skriveni štok” te se unutrašnja strana izvodi bez MDF lajsni.

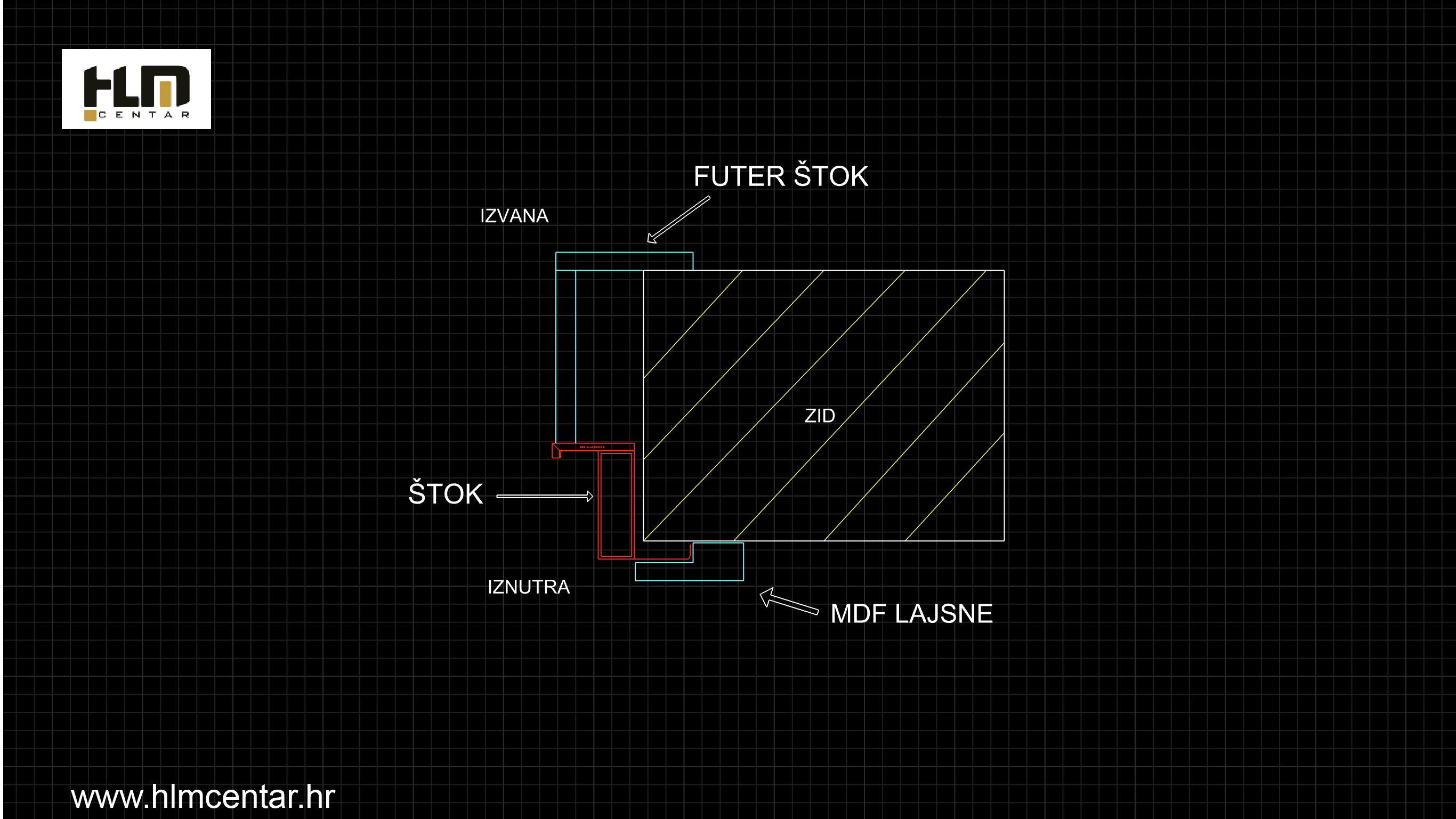

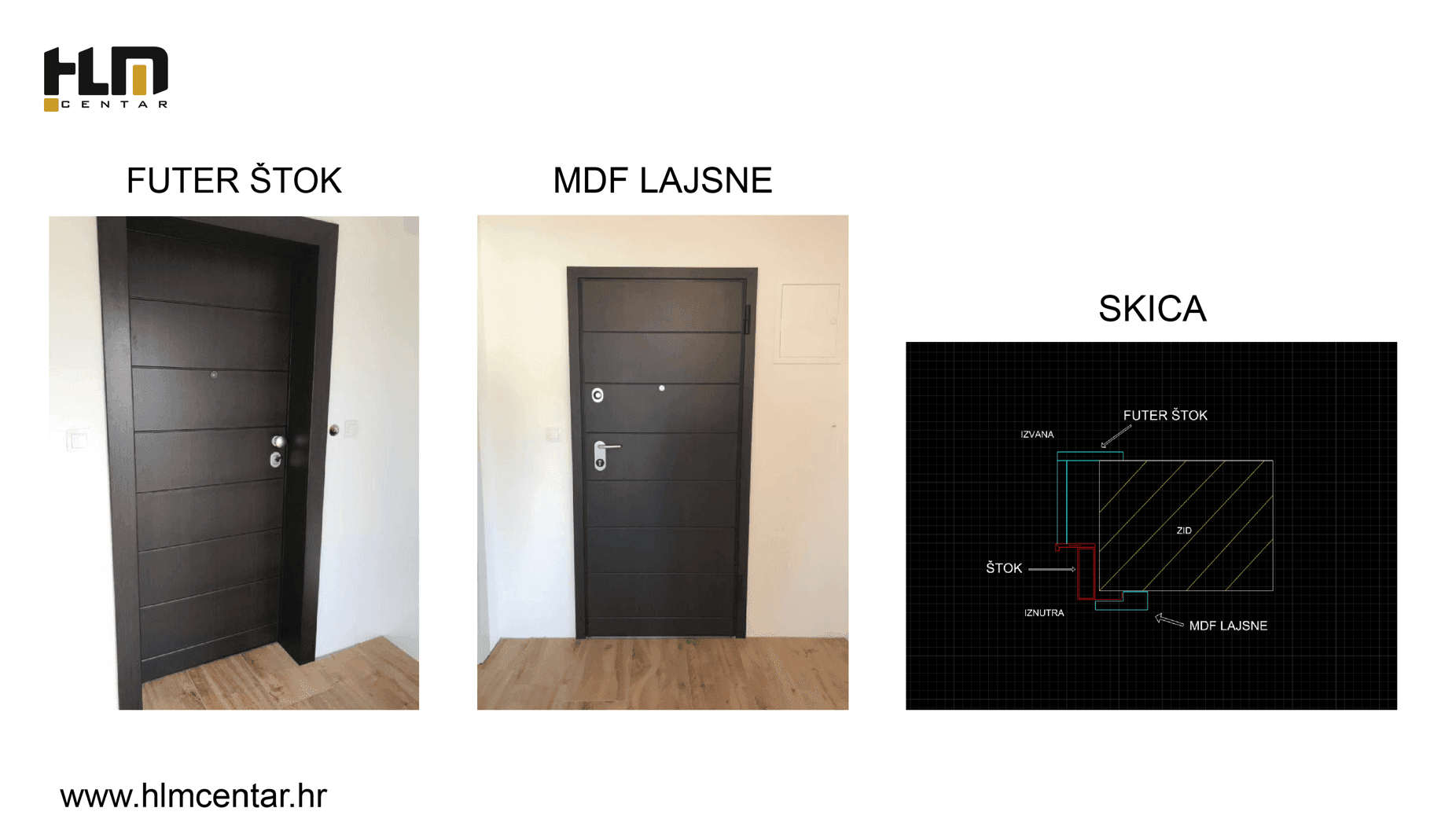

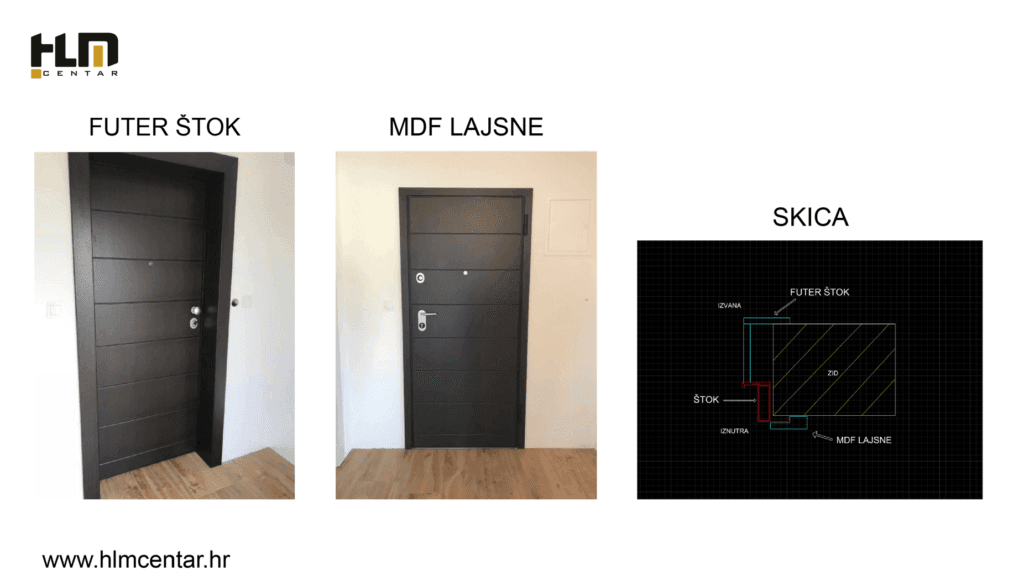

PRIKAZ MONTAŽE FUTER ŠTOKA I UNUTRAŠNJIH MDF LAJSNI

Prikaz montaže futer štoka i unutrašnjih MDF lajsni
Futer štok je vanjski dekor u boji vanjskog panela kojim se prekriva vanjski dio špalete (zida). S futer štokom se postiže bolja zvučna i toplinska izolacija na protuprovalnim i protupožarnim vratima te se vrata dodatno naglašavaju i dobivaju bogatiji izgled. Kod montaže futer štoka, u većini slučajeva montira se i kameni prag s brtvom u dubini vanjske špalete. Kameni prag dodatno osnažuje vrata i povećava zvučnu i toplinsku izolaciju. U slučajevima kada se ne montira kameni prag, pretežno je vanjski pod viši za 2 cm od unutrašnjeg, tada se zub vanjskog poda koristi za postavu brtve i dihtanje vrata. Kod postave futer štoka nema potrebe za zidarskom obradom vanjskog dijela špalete. MDF lajsne od 60mm koriste se za prekrivanje štoka s vanjske ili s unutrašnje strane, kao dekorativni dodatak na štoku vrata. Kod minimalističkog pristupa izvana se radi zidarska obrada “skriveni štok” te unutrašnja strana bez MDF lajsni.

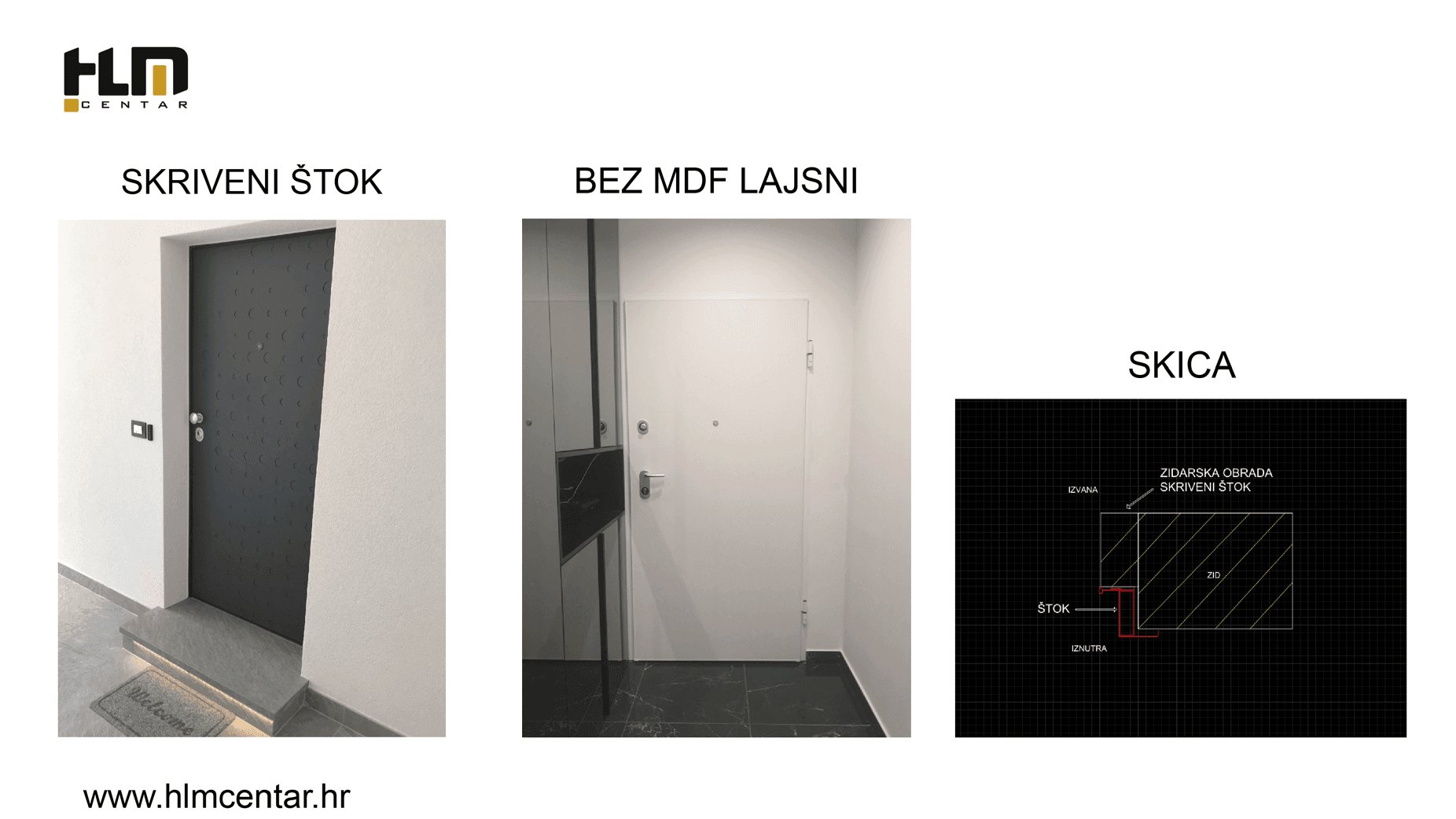

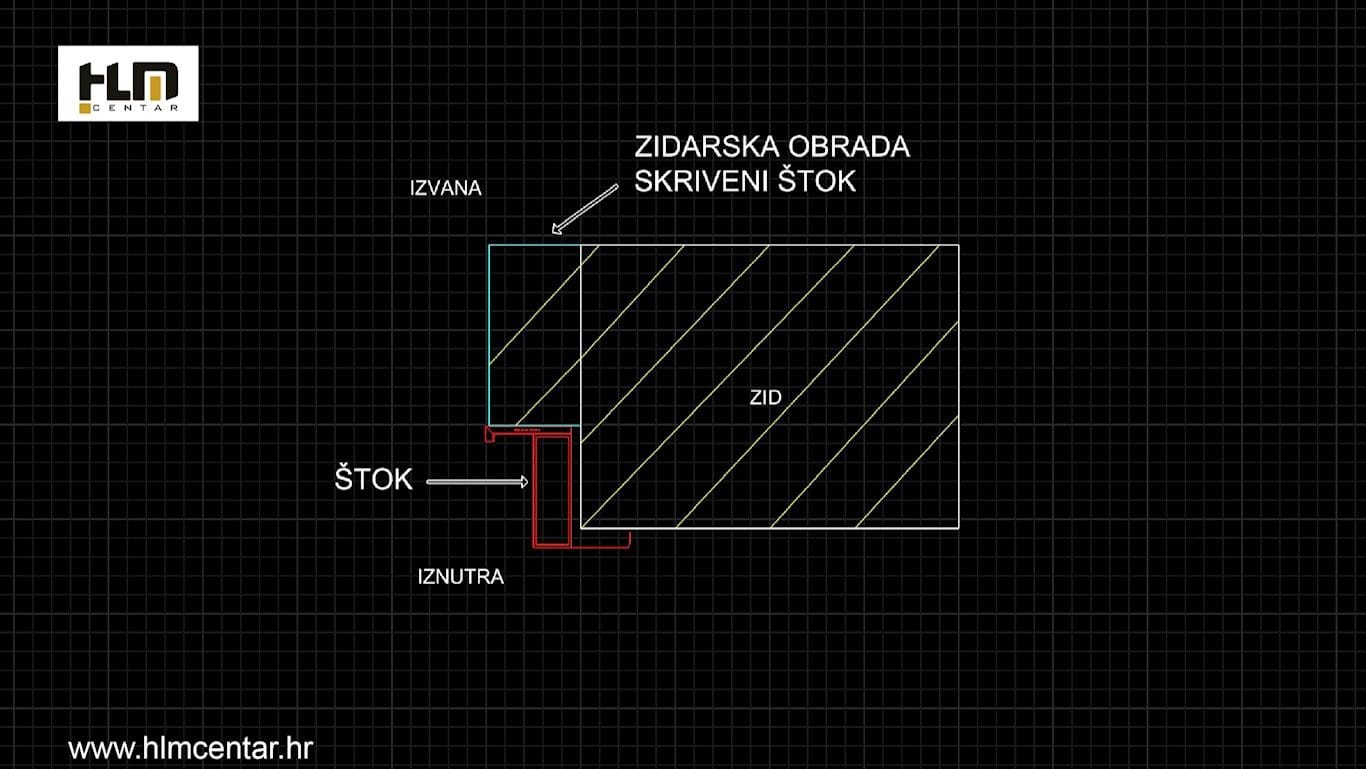

ZIDARSKA OBRADA SKRIVENI ŠTOK

Prikaz zidarske obrade “skriveni štok”
Kod minimalističkog pristupa izvana se radi zidarska obrada “skriveni štok” te unutrašnja strana bez MDF lajsni ili s MDF lajsnama. Skriveni štok popularan je kod interijera i eksterijera. Kod vanjskih ulaznih protuprovalnih vrata za kuću to je i propisna termička izolacija štoka koja se izvodi fasadnim stirodurom i završno obrađuje granuliranom fasadom. Propisana vidljivost štoka nakon nanošenja fasade je od 5-8 mm. U slučaju nepropisno izvedene zidarske obrade, s vidljivim štokom s vanjske strane, može doći do kondenzacije. Kod ulaza u stanove koji nisu izloženi vanjskom utjecaju, “skriveni štok” izvodi se od knaufa, siporeksa ili stirodura. Kao i futer štok, zidarska obrada skriveni štok znatno utječe na zvučnu i toplinsku izolaciju.

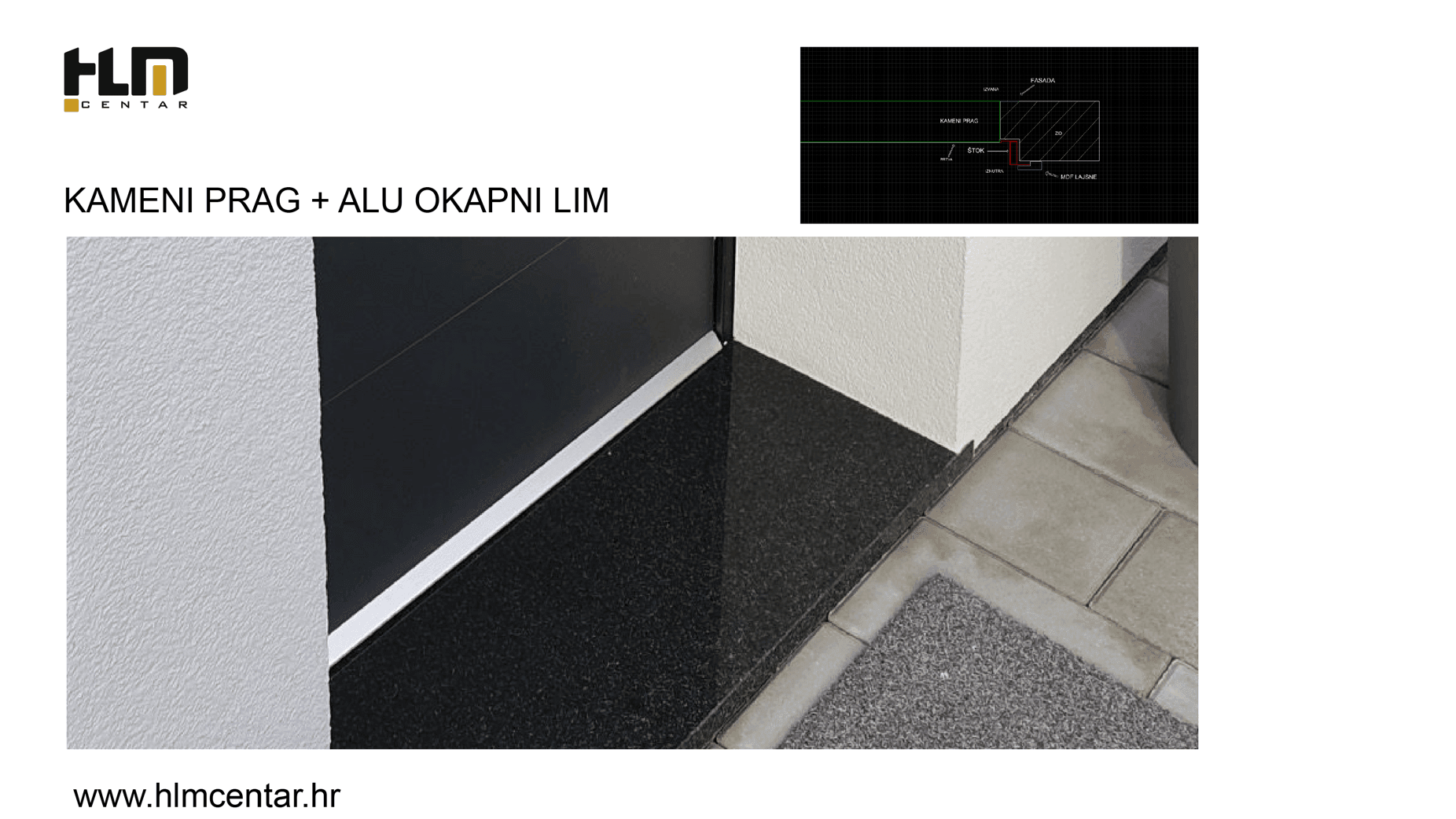

PROTUPROVALNA VRATA ZA KUĆU – FASADNI STIROPOR, KAMENI PRAG I ALU OKAPNI LIM

Prikaz postave fasadnog stiropora, kamenog praga i ALU okapnog lima
Slika i skica prikazuju postavu fasadnog stiropora, kamenog praga i ALU okapnog lima na ALU protuprovalnim vratima za kuću. Kameni prag s brtvom je standard kod svih protuprovalnih vrata izloženih vanjskim utjecajima kako bi se postigla odgovarajuća toplinska i zvučna izolacija. Može se pristupiti direktnom dihtanju na vanjski gotovi pod, koji u tom slučaju treba biti stariji (viši od unutrašnjeg poda), minimalno 2cm. U slučaju ne postavljanja kamenog praga ili propisnog dihtanja na vanjski viši pod, može doći do pothlađivanja i kondenzacije na vratima. Kada vrata nisu zaštićena od kiše nadstrešnicom, obavezno je postaviti ALU okapni lim kako bi prenio vodu koja se slijeva niz vanjsku frontu vratnog krila preko spoja vratnog krila i kamenog praga. Na prikazanoj slici i skici vidljiva je i propisna termo izolacija štoka fasadnim stiroporom.

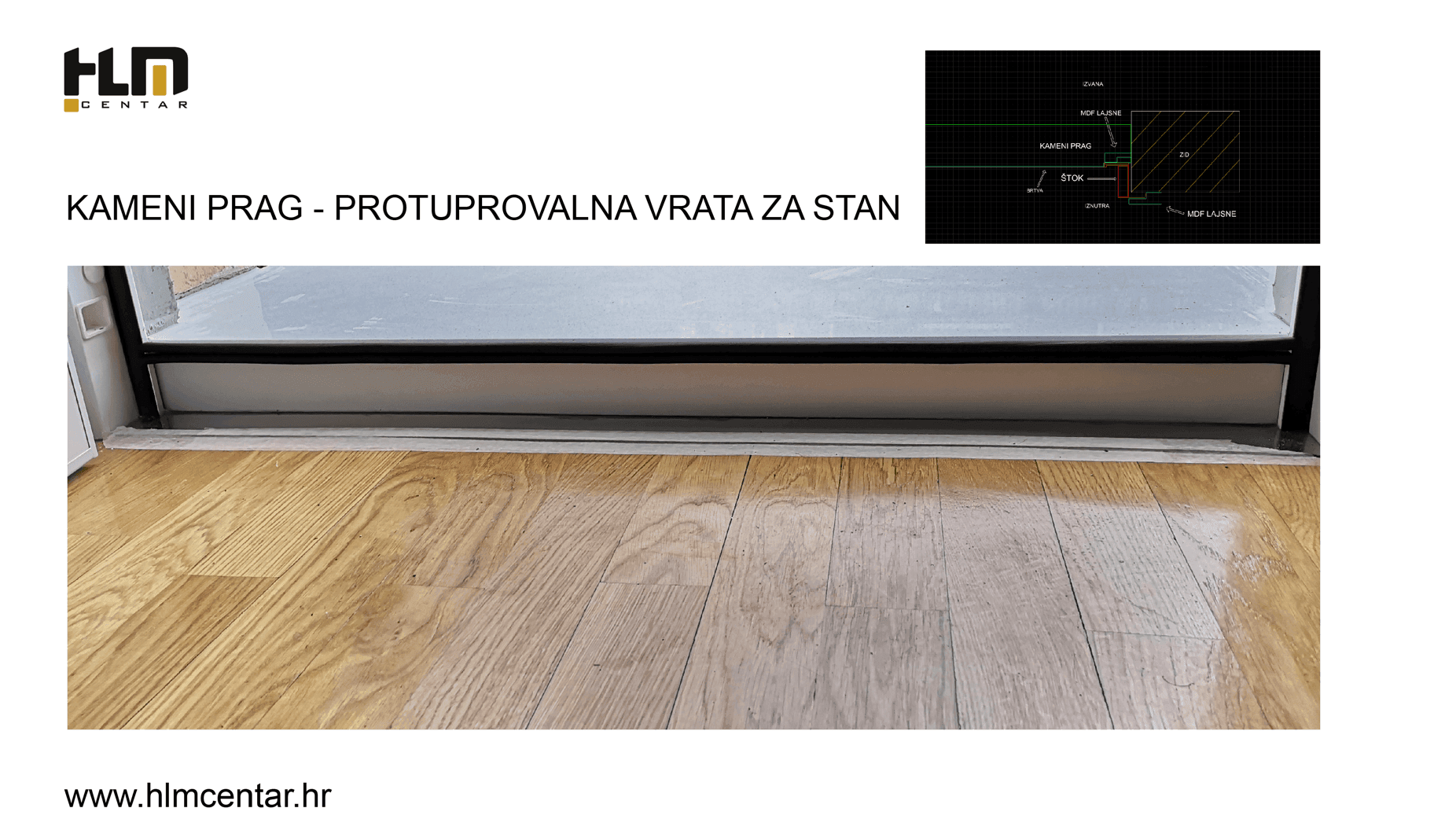

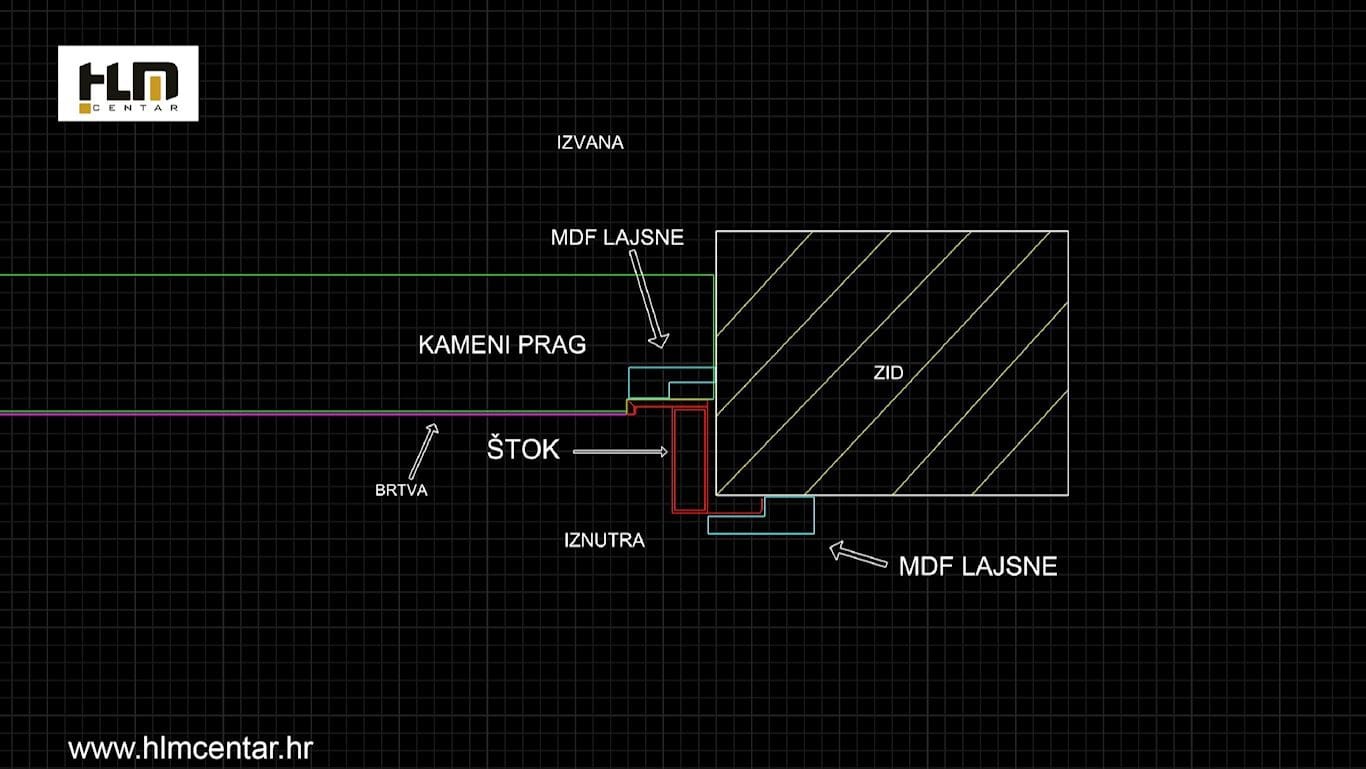

KAMENI PRAG – PROTUPROVALNA VRATA ZA STAN – BEZ FUTER ŠTOKA

Prikaz postave kamenog praga – protuprovalna vrata za stan bez futer štoka
Slika i skica prikazuju postavu kamenog praga na ulaznim vratima u stan. Protuprovalna vrata su montirana s obostranim MDF lajsnama od 60mm (bez futer štoka) i kamenim pragom s vanjske strane od 10cm dubine, koji ne pokriva cijelu dubinu špalete (prostor od vrata do kraja zida). Po želji moguće ga je izvesti po mjeri u cijeloj dubini špalete. Kameni prag s brtvom je standard kod svih protuprovalnih vrata kako bi se postigla odgovarajuća toplinska i zvučna izolacija. Može se pristupiti direktnom dihtanju na vanjski gotovi pod, koji u tom slučaju treba biti stariji (viši od unutrašnjeg poda), minimalno 2cm.

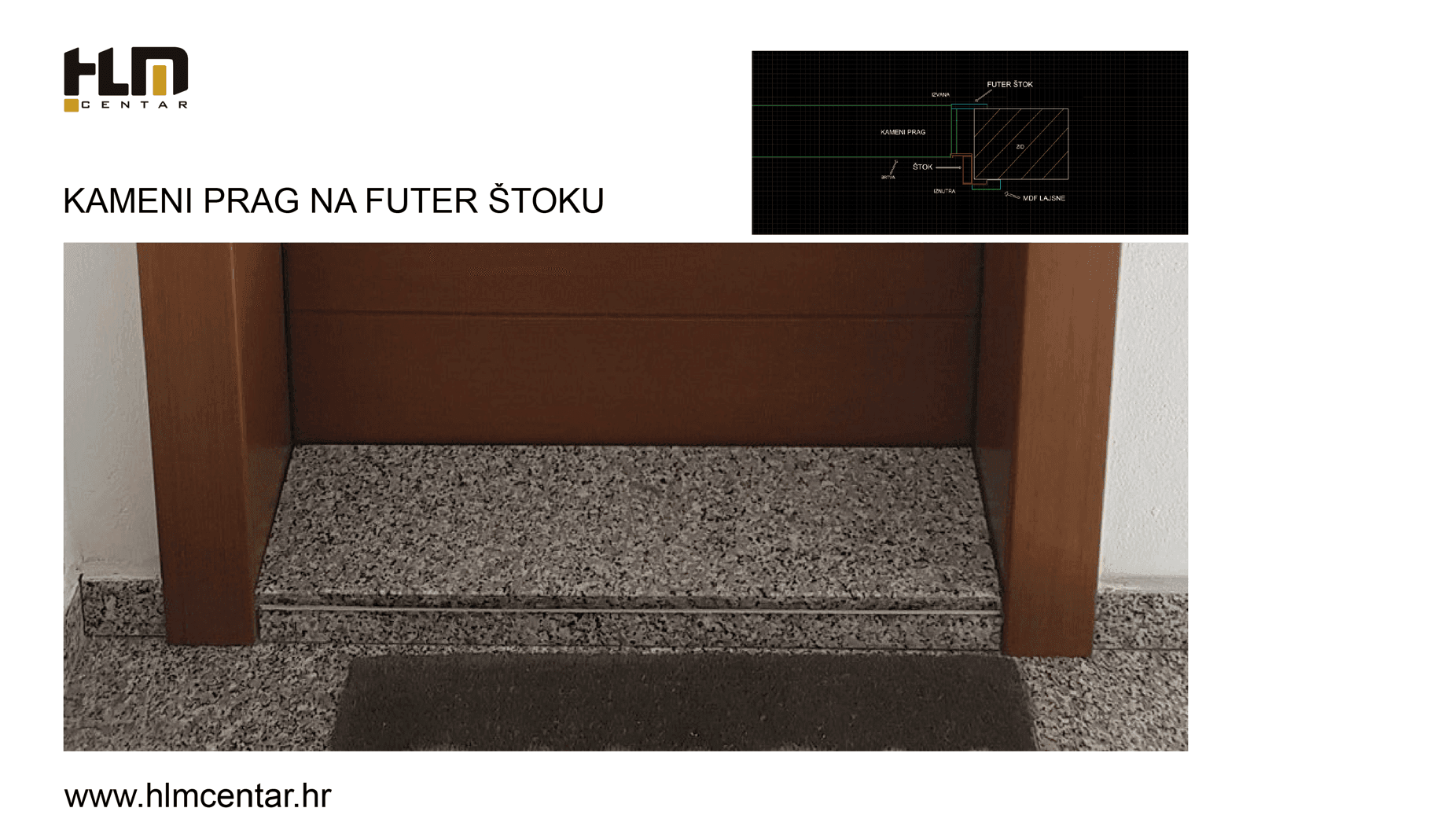

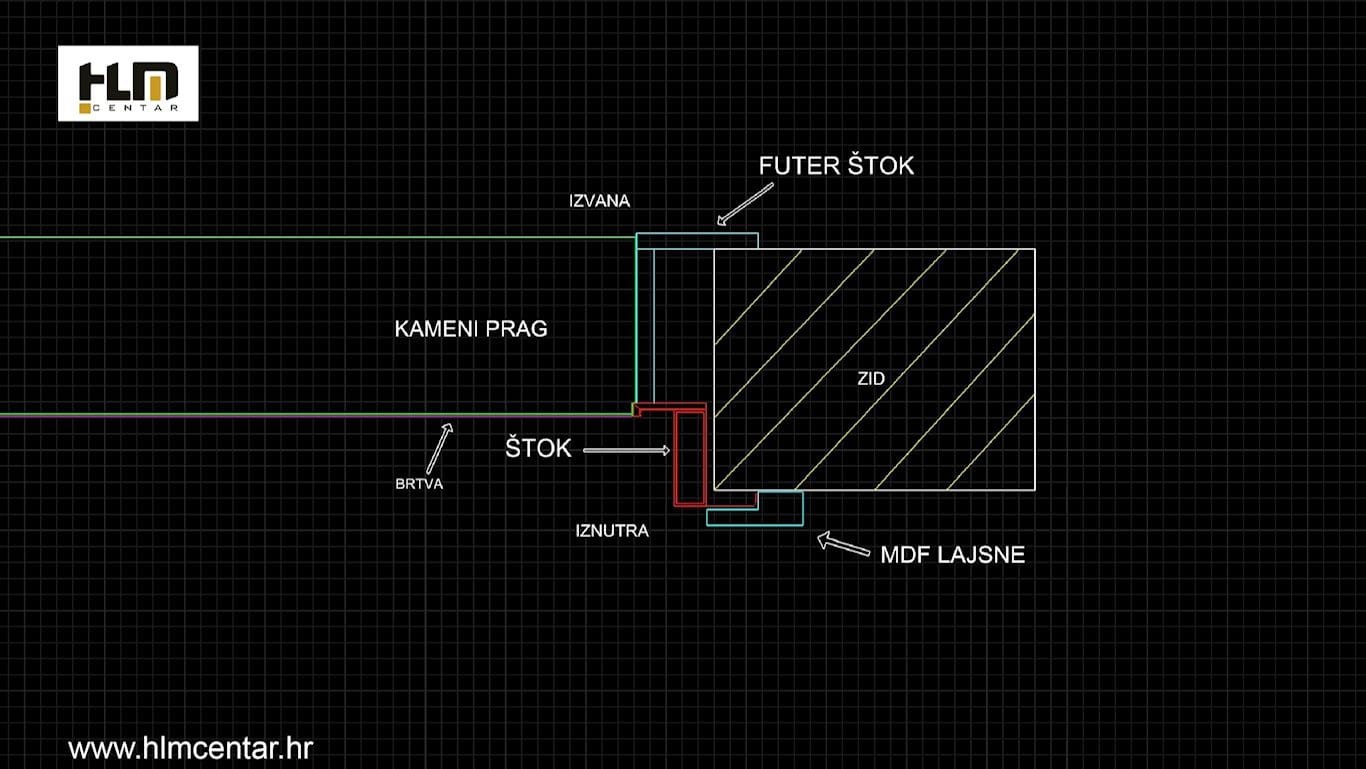

KAMENI PRAG – PROTUPROVALNA VRATA ZA STAN – S FUTER ŠTOKOM

Prikaz postave kamenog praga – protuprovalna vrata za stan s futer štokom
Slika i skica prikazuju postavu kamenog praga na ulaznim vratima u stan s futer štokom s vanjske strane. S unutrašnje strane montirane su MDF lajsne od 60mm. Kameni prag s vanjske strane izveden je u dubini futer štoka. Kameni prag s brtvom je standard kod svih protuprovalnih vrata kako bi se postigla odgovarajuća toplinska i zvučna izolacija. Može se pristupiti direktnom dihtanju na vanjski gotovi pod, koji u tom slučaju treba biti stariji (viši od unutrašnjeg poda), minimalno 2cm.

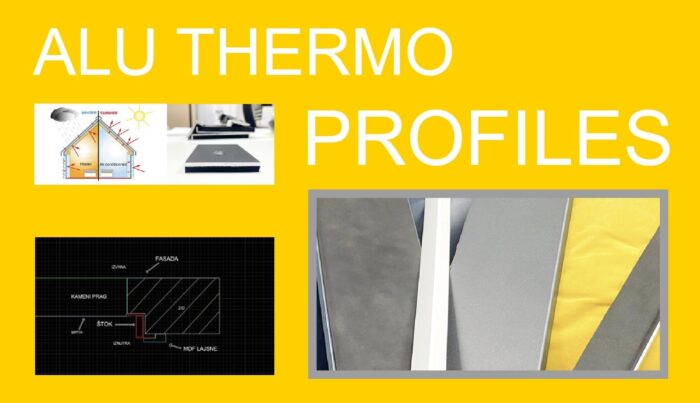

ALU THERMO PROFILI – PROTUPROVALNA VRATA ZA VANJSKI UTJECAJ
ALU THERMO PROFILES
Stone doorstep with facade

Dodatna termo zaštita čeličnih štokova – protuprovalna vrata za kuće
Kuće bez toplinskog i mikroklimatskog pretprostora traže dodatnu termo izolaciju čeličnih štokova ulaznih protuprovalnih vrata. Za takve prostore proizveli smo dodatnu termo zaštitu u obliku ALU Thermo profila koji prekrivaju vanjske, vanjskom utjecaju izložene dijelove čeličnog štoka. Također, dostupan je i unutrašnji set ALU termo lajsni za najzahtjevnije situacije. Kod projektnih ulaznih vrata, ovisno o konfiguraciji unutrašnjeg prostora, grijanja prostora, može se pristupati ALU hladnim ljuskama za više flat dizajn ili ALU Thermo profilima za maksimalnu termo izolaciju. Standardna termo izolacija čeličnih štokova u obradi s fasadnim stiroporom, u kombinaciji s ALU Thermo profilima, pruža maksimalnu termo izolaciju.

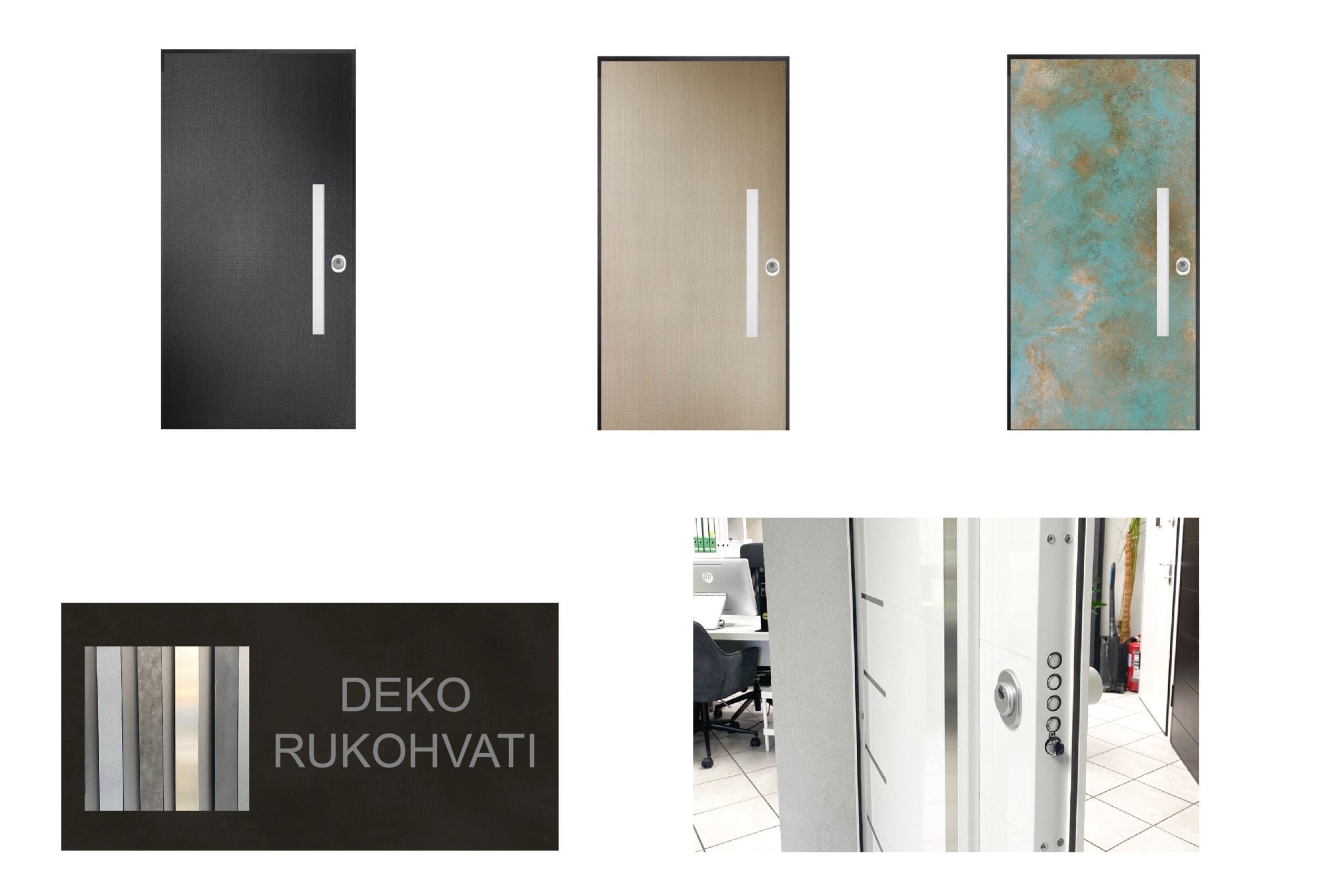

DEKO RUKOHVATI ZA PROTUPROVALNA VRATA
Rukohvati za protuprovalna vrata
Dodatno stilizirana protuprovalna vrata
Deko rukohvati za protuprovalna vrata
Rukohvati se proizvode u 6 dimenzija i u velikom broju dekora i boja. Deko rukohvati proizvode se s prednjom maskom u dekoru vanjskog panela vrata ili u dekoru po želji kupca. Tijelo rukohvata plastificira se u RAL-u po želji, te također može biti u boji vanjskog ALU panela.

Ugradnjom Deko rukohvata postiže se značajno više estetika vaših novih protuprovalnih vrata.
Zbog izuzetne otpornosti i elegancije primjenjuju se u interijeru i eksterijeru.

Dostupne dimenzije rukohvata: 300 mm, 500 mm, 950 mm, 1100 mm, 1250 mm i 1800 mm
Dostupni dekori prednje maske rukohvata: Inox, ALU po RAL-u, MDF u raznim dekorima, Laminam (keramika)
Dostupne boje tijela rukohvata: bijela mat, crna mat, Antracit, po RAL-u
